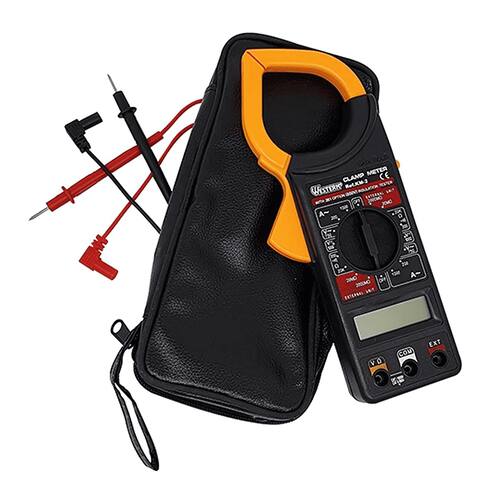

Alicate Amperimetro Digital Western

Alicate amperimetro digital KM-2

O Alicate Amperímetro Digital da Western é essencial e muito utilizado para medir a corrente elétrica de uma forma que seja segura e simples, de extrema importância para o cotidiano de qualquer eletricista!



Características:

Utiliza 1 Bateria 9V (inclusa).

Medir a corrente elétrica.

Corrente CA - 0,1V a 1000A.

Teste de isolação - lOOkW a 2000MQ (somente para a unidade de teste de isolação de 500V).

Tensão CA - 1V a 750V.

Tensão CC - 600V A 1000V.

Resistencia - 100mQ a 20kQ.

Continuidade audível - Bipe soará¡ se a resistência for menor que 30+- 20Q.

Condição de uso - 0°C - 40°C (umidade relativa do ar <85%)

Alimentação - 1 Bateria 9VNEDA 1604/6F22.

Método de medida - Técnica de integração com dupla inclinação.

Taxa de leitura - 2 leituras/segundo.

Polaridade - Automática com sinal indicador negativo positivo suposto.

Indicação de sobrecarga - Mostra o "1".

Vida Útil da bateria - até 200h com bateria alcalina ; ate 150h com bateria de zinco-carbono.

Indicação de bateria - o visor apresenta um sinal de bateria fraca quando a carga da baterias inferior a 20%.

Visor - LCD de 3,5 dígitos (até 1999), altura de 13mm.

Manutenção da Ultima leitura - Todas as funções e faixas com esta característica.

Eletricidade Estática - cerca de 4mA.

Temperatura de operação normal - 18°C - 2°C.

Condição de uso - 0°C - 40°C (umidade relativa do ar <85%).

Armazenamento - -10°C a 50°C ( sem bateria e com umidade relativa do ar <85%).



Detalhamento/Especificações:

1. GARRAS DO TRANSFORMADOR: Mede a corrente CA fluindo atraves do condutor.

2. GATILHO DE ABERTURA DO ALICATE: Aperte para abrir as garras do alicate amperimetro. Ao soltar a garra se fecha.

3. BOTÃO DE RETENCAO DE DADOS DA ULTIMA MEDIDA ( " DATAHOLD"): Mantem o valor da medida efetuada no instante em que esta tecla pressionada e impede novas leituras posteriores.

4. CHAVE SELETORA ROTATIVA: Para selecionar a funcoes e a faixa de medicao do instrumento.

5. VISOR DE CRISTAL LÃQUIDO: 3 1/2" digitos, (1999), ponto decima,l indicador de polaridade negativa e indicadores de sobrepassagem {valor medido maior que o maximo valor aceitavel para a faixa de medicao selecionada) e bateria fraca.

6. CONECTOR DE ENTRADA EXT: Usada para receber o plugue banana "EXT" da unidade de teste de resistencia de isolacao.

7. CONECTOR DE ENTRADA "COM": / Entrada de menor potencial para todas as medidas de Tensao, Resistencia e Continuidade. Aceita plugue banana.

8. CONECTOR DE ENTRADA " V/O" : Entrada de maior potencial para as medidas de Tensao, Resistencia e Continuidade. Aceita plugue banana.

9. ALÇA: Utilize-o para prevenir o instrumento contra quedas acidentais







*Imagens meramente ilustrativas.



Especificações Técnicas

1. Tensão CA (sensor de mídia, calibrada para o valor rms de uma onda senoidal)

Faixa Resolução Precisão (50Hz a 500Hz)

750V 1V +/- (1,2% da leitura+ 5 dígitos)

Escala de frequência: 45Hz -450Hz

Proteção de sobrecarga 1000 CC ou 750V rms sobre todas as faixas

2. Corrente CA (sensor de mídia, calibrada para o rms de uma onda senoidal)

Faixa Resolução Precisão (50Hz - 60Hz)

200A lOOmA +f- (2,5% da leitura + 13 dígitos)

1000A 1A ?/- (2,5% da leitura+ 8 dígitos) para medida menor que 800A. A leitura apenas para referência para acima de BOOA

Proteção de sobrecarga - 1200A (por até 60 segundos) Abertura do alicate - 53 mm.

3. Teste de isolação (para a unidade com a opção de teste de isolação de 500V

Faixa Resolução Precisão

20MQ lOkQ +/- (2% da leitura+ 2 dígitos)

2000MQ lMQ +f - (4% da leitura + 2 dígitos) para medida menor que 500MQ ?/- (5% da leitura + 2 dígitos) para outros valores.

4. Tensão CC: > 600V a 1000V

Resolução 1V

Faixa Resolução Precisão (50Hz a 500Hz)

1000V 1V +f- (1,0% da leitura+ 5 dígitos) Impedância de entrada 9MO Proteção de sobrecarga 1000V CC ou 750V rms para todas as faixas.

5. Resistência

Faixa Resolução Precisão

2000 O,lQ +/- (1,0% da leitura+ 10 dígitos)

20k0. lOQ +f- (1,0% da leitura + 4 dígitos)

Proteção de sobrecarga: 15 segundos Máximo 250V rms

Circuito aberto tensão máxima: 3V

6. Continuidade Audível

Faixa Descrição

» O bipe soará se a resistência for menor que 30 ± 20Q

Proteção de sobrecarga 15 segundos máximo 250V rms
