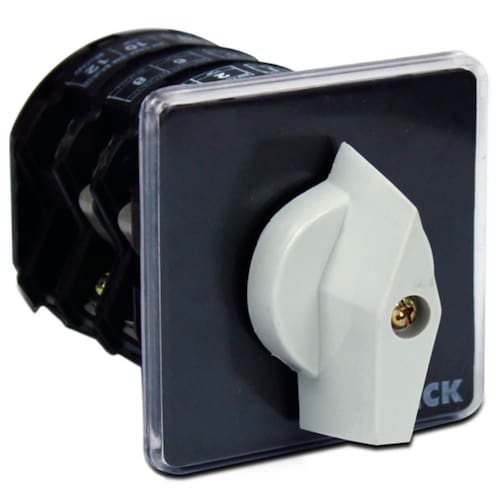

Chave Rotativa D1 T-U3 FIX - TU316E - STECK

Chave Rotativa D1 T-U3 FIX - TU316E - STECK



As chaves rotativas da linha "T" de acionamento manual têm as mais diferentes finalidades de aplicação, como por exemplo: partida de motores, comandos elétricos, circuitos de medição, fornos elétricos, máquinas em geral, etc. A construção dessas chaves obedece ao sistema de montagem modular, sendo o elemento básico a cela (câmara) de contato, que é montada em maior ou menor quantidade, em um eixo comum de acordo com o esquema elétrico.



Cada uma das celas pode ser equipada com dois contatos independentes e de dupla interrupção. Esses contatos são fabricados com pastilhas de cobre+prata+óxido de cádmio. O acionamento dos contatos é obtido através de excêntricos (cames) montados sobre o eixo. As celas dos contatos são fabricadas em material sintético de alta qualidade die- létrica, retardante à chama, alta resistência mecânica, boa resistência ao arco elétrico, etc.



Classificação das Chaves:

C3 conforme norma VDE-0660



Tamanhos Construtivos:

Correspondem às suas correntes nominais e são divididos em grupos conforme tabelas.



Isolamento:

600 Volts



Vida Útil Mecânica:

São previstas cinco milhões de manobras com freqüências máxima de 60 operações por hora com carga nominal de acordo com a categoria AC-1.



Especificações

- Referência: TU316E

- Ângulos de manopla: 60º

- Corrente nominal amp.: 16

- Fixação: E

- Polos: 3

- Grupo: D1

- Corrente: 16







* Imagens meramente ilustrativas
