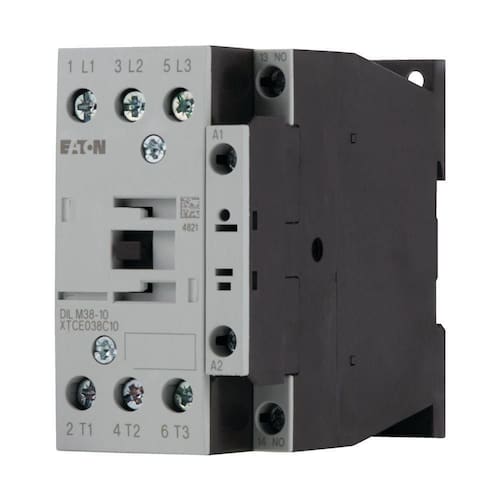

Contator Tripolar Dilm38-10rdc24 Xtce038c10td 24-27vdc Eaton

Contator Tripolar Dilm38-10rdc24 Xtce038c10td 24-27vdc Eaton

ESPECIFICAÇÕES GERAIS

NOME DO PRODUTO

Contator DILM série Eaton Moeller

NÚMERO DE CATÁLOGO

112442

CÓDIGO DE MODELO

DILM38-10(RDC24)

EAN

4015081119981

COMPRIMENTO/PROFUNDIDADE DO PRODUTO

97 mm

ALTURA DO PRODUTO

85mm

LARGURA DO PRODUTO

45mm

PESO DO PRODUTO

0,534 kg

CONFORMIDADES

Marcado CE

CERTIFICAÇÕES

UL 508

IEC 60947-4-1

EN 60947-4-1

CSA Std. C22.2 N 14-05 VDE

CSA-C22.2 No. 60947-4-1-14 CE

UL 60947-4-1

N do Arquivo CSA: 012528

IEC/EN 60947

N de Controle de Categoria UL: NLDX CSA

IEC/EN 60947-4-1

N de arquivo UL: E29096

Classe CSA n: 2411-03, 3211-04

VDE 0660 UL

NOTAS DE CATÁLOGO

Contatos de acordo com EN 50012

ESPECIFICAÇÕES DO PRODUTO

CONFIGURAÇÃO DE CONTATO

1 NÃO

CAPACIDADE DO TERMINAL (FLEXÍVEL COM ANILHA)

2 x (0,75 - 2,5) mm, cabos do circuito de controle

1 x (0,75 - 16) mm, cabos principais

2 x (0,75 - 10) mm, cabos principais

1 x (0,75 - 2,5) mm, cabos do circuito de controle

CORRENTE OPERACIONAL NOMINAL PARA DISSIPAÇÃO DE CALOR ESPECIFICADA (IN) 38A10.11 CLASSIFICAÇÃO DE CURTO-CIRCUITOÉ responsabilidade do construtor do painel. As especificações do quadro devem ser observadas.POTÊNCIA OPERACIONAL NOMINAL EM AC-3, 380/400 V, 50 Hz 18,5 kWCORRENTE TÉRMICA CONVENCIONAL ITH (3 PÓLOS, FECHADO) 36APOTÊNCIA OPERACIONAL NOMINAL EM AC-4, 380/400 V, 50 Hz 7 kWCORRENTE OPERACIONAL NOMINAL (IE) EM AC-4, 440 V 15ATENSÃO NOMINAL DE ALIMENTAÇÃO DE CONTROLE (EUA) EM CA, 50 HZ MIN 0 VCORRENTE TÉRMICA CONVENCIONAL ITH A 60C (3 PÓLOS, ABERTO) 40A10.4 FOLGAS E DISTÂNCIAS DE ESCOAMENTOAtende aos requisitos da norma do produto.NÚMERO DE CONTATOS (NORMALMENTE FECHADOS) COMO CONTATO PRINCIPAL 0CLASSIFICAÇÃO DE CORRENTE DE CURTO-CIRCUITO (FALHA ALTA EM 480 V)125/70 A, Classe J, máx. Fusível, SCCR (UL/CSA)10/100 kA, Fusível, SCCR (UL/CSA)50/32 A, máx. CB, SCCR (UL/CSA)10/65 kA, CB, SCCR (UL/CSA)CORRENTE TÉRMICA CONVENCIONAL ITH A 55C (3 PÓLOS, ABERTO) 42APOTÊNCIA OPERACIONAL NOMINAL (NEMA) 14,9 kW10.2.3.1 VERIFICAÇÃO DA ESTABILIDADE TÉRMICA DOS GABINETESAtende aos requisitos da norma do produto.TEMPERATURA DE ARMAZENAMENTO AMBIENTE MIN 40CEQUIPADO COM:Circuito supressor na eletrônica de atuaçãoCAPACIDADE DE INTERRUPÇÃO NOMINAL EM 380/400 V 320ACLASSIFICAÇÃO DE CORRENTE DE CURTO-CIRCUITO (CLASSIFICAÇÃO BÁSICA)125 A, máx. CB, SCCR (UL/CSA)125 A, máx. Fusível, SCCR (UL/CSA)5 kA, SCCR (UL/CSA)TENSÃO NOMINAL DE ALIMENTAÇÃO DE CONTROLE (EUA) EM CA, 50 Hz MÁX 0VCAPACIDADE DE INTERRUPÇÃO NOMINAL EM 660/690 V 180ATEMPERATURA DE OPERAÇÃO -25 a 60CCORRENTE OPERACIONAL NOMINAL (IE) EM DC-1, 220 V 40ACLASSIFICAÇÃO DE FINALIDADE ESPECIAL DE CONTROLE DE ELEVADOR20 HP, 600 V 60 Hz 3-ph, (UL/CSA)7,5 HP, 240 V 60 Hz 3-ph, (UL/CSA)27 A, 480 V 60 Hz 3-ph, (UL/CSA)22 A, 240 V 60 Hz 3-ph, (UL/CSA)7,5 HP, 200 V 60 Hz 3-ph, (UL/CSA)22 A, 600 V 60 Hz 3-ph, (UL/CSA)25,3 A, 200 V 60 Hz 3-ph, (UL/CSA)20 HP, 480 V 60 Hz 3-ph, (UL/CSA)TEMPERATURA AMBIENTE DE OPERAÇÃO MÁX 60CPOTÊNCIA ATRIBUÍDA DO MOTOR A 115/120 V, 60 Hz, 1 FASE 2HPPOTÊNCIA OPERACIONAL NOMINAL EM AC-4, 440 V, 50 Hz 8 kWTIPO DE CONEXÃO ELÉTRICA DO CIRCUITO PRINCIPALconexão de parafusoCONSUMO DE ENERGIA (VEDAÇÃO) EM CC 0,9 WNÚMERO DE POSTES tripolarTEMPERATURA AMBIENTE DE OPERAÇÃO MIN -25C10.6 INCORPORAÇÃO DE DISPOSITIVOS DE COMUTAÇÃO E COMPONENTESNão se aplica, pois todo o quadro precisa ser avaliado.10.2.6 IMPACTO MECÂNICONão se aplica, pois todo o quadro precisa ser avaliado.10.3 GRAU DE PROTEÇÃO DOS CONJUNTOSNão se aplica, pois todo o quadro precisa ser avaliado.APLICATIVOContatores para MotoresFREQUÊNCIA DE OPERAÇÃO5000 operações mecânicas/h (operado em CC)TIPO DE TENSÃO DCCLASSIFICAÇÃO DE PROTEÇÃO DE CURTO-CIRCUITO (COORDENAÇÃO TIPO 1) EM 400 V125 A gG/gLCATEGORIA DE PRODUTO ContatoresCORRENTE OPERACIONAL NOMINAL (IE) EM AC-4, 220 V, 230 V, 240 V 15APOTÊNCIA OPERACIONAL NOMINAL EM AC-3, 690 V, 50 Hz 21 kWCAPACIDADE DE DISSIPAÇÃO DE CALOR PDISS 0 WPOTÊNCIA ATRIBUÍDA DO MOTOR A 460/480 V, 60 Hz, TRIFÁSICO 20HPCLASSIFICAÇÃO PARA FINS ESPECIAIS DE LÂMPADAS INCANDESCENTES DE TUNGSTÊNIO40 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL/CSA)40 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL/CSA)CORRENTE OPERACIONAL NOMINAL (IE) EM AC-4, 500 V 15APOTÊNCIA OPERACIONAL NOMINAL EM AC-3, 240 V, 50 Hz 12 kWCAPACIDADE DO TERMINAL (AWG SÓLIDO/REVELADO)Único 18 - 6, duplo 18 - 8, cabos principais18 - 14, Cabos do circuito de controle10.9.2 FORÇA ELÉTRICA DE FREQUÊNCIA DE ENERGIAÉ responsabilidade do construtor do painel.GRAU DE PROTEÇÃO IP00CATEGORIA DE SOBRETENSÃO IIITEMPERATURA DE ARMAZENAMENTO AMBIENTE MÁX 80CGRAU DE POLUIÇÃO 3CORRENTE OPERACIONAL NOMINAL (IE) EM AC-1, 380 V, 400 V, 415 V 45ATENSÃO DE SUPORTE DE IMPULSO NOMINAL (UIMP) 8000 V CACONEXÃOTerminais de parafusoTORQUE DE APERTO3,2 Nm, Terminais de parafuso, Cabos principais1,2 Nm, Terminais de parafuso, Cabos do circuito de controlePOTÊNCIA OPERACIONAL NOMINAL EM AC-4, 660/690 V, 50 Hz 10 kWTAMANHO DO QUADRO FS2CORRENTE TÉRMICA CONVENCIONAL ITH (1 PÓLO, FECHADO) 90ACORRENTE OPERACIONAL NOMINAL (IE) EM AC-3, 660 V, 690 V 22,5 A10.2.2 RESISTÊNCIA À CORROSÃOAtende aos requisitos da norma do produto.10.2.4 RESISTÊNCIA À RADIAÇÃO ULTRAVIOLETA (UV)Atende aos requisitos da norma do produto. 10.2.7 INSCRIÇÕESAtende aos requisitos da norma do produto.CORRENTE OPERACIONAL NOMINAL (IE) EM AC-3, 380 V, 400 V, 415 V 38ANÚMERO DE CONTATOS (CONTATOS NORMALMENTE ABERTOS) 1CLASSIFICAÇÃO DE PROTEÇÃO DE CURTO-CIRCUITO (COORDENAÇÃO TIPO 2) EM 400 V63 A gG/gLCLASSIFICAÇÃO PARA FINS ESPECIAIS DE LÂMPADAS DE DESCARGA ELÉTRICA DE LASTRO40 A (600 V 60 Hz trifásico, 347 V 60 Hz monofásico)40 A (480 V 60 Hz trifásico, 277 V 60 Hz monofásico)NÚMERO DE CONTATOS AUXILIARES (CONTATOS NORMALMENTE ABERTOS) 1RATING DE FINALIDADE ESPECIAL DE RATING DE FINALIDADE DEFINIDA192 A, LRA 480 V 60 Hz 3-ph, 100.000 ciclos acc. para UL 1995, (UL/CSA)32 A, FLA 480 V 60 Hz 3-ph, 100.000 ciclos acc. para UL 1995, (UL/CSA)POTÊNCIA OPERACIONAL NOMINAL EM AC-3, 500 V, 50 Hz 24 kWRESISTÊNCIA AO CHOQUE3,5 g, contato auxiliar N/C, mecânico, de acordo com IEC/EN 60068-2-27 quando montado em mesa, choque semi-sinusoidal 10 ms10 g, contato principal N/O, mecânico, de acordo com IEC/EN 60068-2-27, choque semi-sinusoidal 10 ms7 g, contato auxiliar N/O, mecânico, de acordo com IEC/EN 60068-2-27, choque semi-sinusoidal 10 ms5 g, contato auxiliar N/C, mecânico, de acordo com IEC/EN 60068-2-27, choque semi-sinusoidal 10 ms6,9 g, contato principal N/O, mecânico, de acordo com IEC/EN 60068-2-27 quando montado em mesa, choque semi-sinusoidal 10 ms5,3 g, contato auxiliar N/O, mecânico, de acordo com IEC/EN 60068-2-27 quando montado em mesa, choque semi-sinusoidal 10 msCORRENTE OPERACIONAL NOMINAL (IE) EM DC-1, 110 V 40APOTÊNCIA ATRIBUÍDA DO MOTOR A 230/240 V, 60 Hz, TRIFÁSICO 10HPQUEDA DE TENSÃOPelo menos ponte retificadora bifásica suavizada ou retificadora trifásica0,6 - 0,15 x UC, operado por CCRESISTÊNCIA POR POLO 2,7 mTEMPERATURA AMBIENTE DE OPERAÇÃO (FECHADO) MIN 25CCOMPRIMENTO DE DESCANSO (CABO DO CIRCUITO DE CONTROLE) 10 mm10.12 COMPATIBILIDADE ELETROMAGNÉTICAÉ responsabilidade do construtor do painel. As especificações do quadro devem ser observadas.CLASSIFICAÇÃO DE FINALIDADE ESPECIAL DE CONTROLE DE REFRIGERAÇÃO (APENAS CSA)30 A, FLA 600 V 60 Hz trifásico; (CSA)40 A, FLA 480 V 60 Hz trifásico; (CSA)180 A, LRA 600 V 60 Hz trifásico; (CSA)240 A, LRA 480 V 60 Hz trifásico; (CSA)CLASSIFICAÇÃO DE AMPERAGEM 38A10.2.5 ELEVAÇÃONão se aplica, pois todo o quadro precisa ser avaliado.COMPRIMENTO DE DESCANSO (CABO PRINCIPAL) 10 mmTEMPERATURA AMBIENTE DE OPERAÇÃO (FECHADO) MÁX 40CCLASSIFICAÇÃO DE FINALIDADE ESPECIAL DE AQUECIMENTO DE AR ??DE RESISTÊNCIA4
