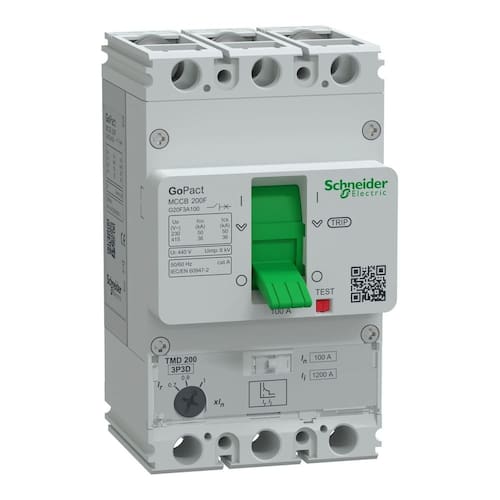

Disjuntor Caixa Moldada 3P 100A G20F3A100 / Gopact Schneider

Disjuntor caixa moldada 3p 100a g20f3a100 / gopact schneider

Especificações:

Linha de produto: gopact mccb
Tipo de produto ou componente: disjuntor
Nome do produto: gopact mccb 200
Aplicação do dispositivo: distribuição
Descrição de polos: 3p
Descrição dos polos protegidos: 3d
In corrente nominal: 100 a a 40 c
Ue tensão de operação nominal: 415 v ca 50/60 hz em conformidade com en/iec 60947-2
Adequação para isolamento: sim conforme en/iec 60947-2
Categoria de uso: categoria a

Icu capacidade de interrupção de curto-circuito nominal:
36 ka icu a 380/415 v ca 50/60 hz para en/iec 60947-2
50 ka icu a 220/230 v ca 50/60 hz para en/iec 60947-2

Nível de performance: f 36 ka 380/415 v ca
Nome da unidade de disparo: tm-d
Tecnologia da unidade de disparo: termomagnético
Funções de proteção da unidade de disparo: que
Tipo de controle: alavanca articulada
Modo de montagem do disjuntor: ele fez

Complementar
Ui tensão de isolamento nominal: 440 v ca de acordo com en/iec 60947-2
Uimp tensão suportável de impulso nominal: 6 kv em conformidade com en/iec 60947-2
Ics capacidade de interrupção de curto-circuito de serviço nominal:
36 ka a 380/415 v ca 50/60 hz para en/iec 60947-2
50 ka a 220/230 v ca 50/60 hz para en/iec 60947-2

Durabilidade mecânica: 30000 ciclos
Durabilidade elétrica: 8.000 ciclos e pólo de 415 v
Dissipação de alimentação por polo: 16w
Suporte de montagem: placa traseira
Posição de montagem:
Horizontal e vertical
Plano nas costas
Conexões da parte de cima: frontal
Conexão na parte inferior: frontal
Terminais de conexão: conexão por parafuso
Passo de conexão: 25 milímetros
Tipo de proteção:
L : for proteção contra sobrecargas térmicas
I : for proteção contra curtos-circuitos magnético
Classificação da unidade de disparo: 100 a a 40 c
Ajuste de captação de longa duração tipo ir proteção térmica : ajustável
Ir faixa de ajuste de captação de proteção de longa duração: 0,7...1 x pol
Ajuste de atraso de proteção de longa duração tipo tr: ele fez
Ajuste instantâneo de captação de proteção tipo ii: ele fez
Ii faixa de ajuste de captação de proteção instantânea: 12 x em
Largura l : 75 milímetros
Altura h : 130 milímetros
Profundidade d : 60 milímetros
Peso líquido: 0,9 kg
Cor: cinza ral 7035

Ref: g20f3a100 / gopact
Deak: 2054
