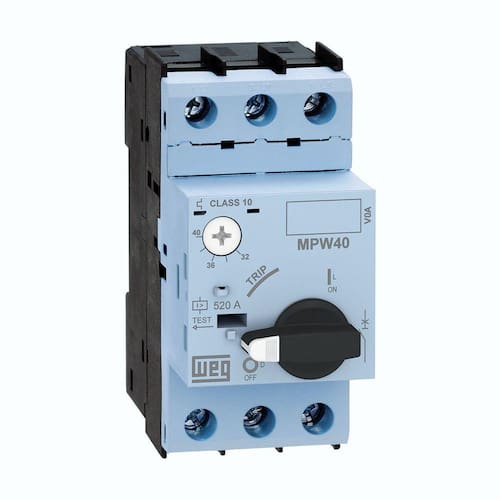

Disjuntor Motor AZ MPW40-3-U004 - 2,5-4 A

O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100 A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).Possuem versões com acionamento através de botões (MPW12S/16/18) ou por acionamento rotativo (MPW25/40/65/80//100) e indicação de disparo (Trip) (somente para manopla rotativa), permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança em manutenções.Resumo das características técnicasReferência MPW40Corrente Nominal Máxima Inmax (Ie) 40 AFaixa de ajuste da corrente 2,5-4 ATipo do terminal ParafusoCódigo: 12428112Referência MPW40Corrente Nominal Máxima Inmax (Ie) 40 AFaixa de ajuste da corrente 2,5-4 ANúmero de polos 3Curto-Circuito Instantâneo 13 x IemaxTensão de trabalho Ue 690 VFrequência de trabalho 50/60 HzTensão de isolação Ui 690 VTensão de impulso nominal suportável Uimp 6 kVCategoria de utilização - IEC 60 947-2 (Disjuntor-motor) ACategoria de utilização - IEC 60 947-4-1 (Partida de Motores) AC-3Teste de Trip SimProteção de sobrecarga SimSensibilidade à falta de fase SimIndicação de Trip SimClasse de disparo 10Máxima frequência de manobra (man./h) 15Grau de proteção IP20Altura 97 mmLargura 45 mmProfundidade 98 mmPeso bruto 0,36 kg
Ean: 7909158000722
