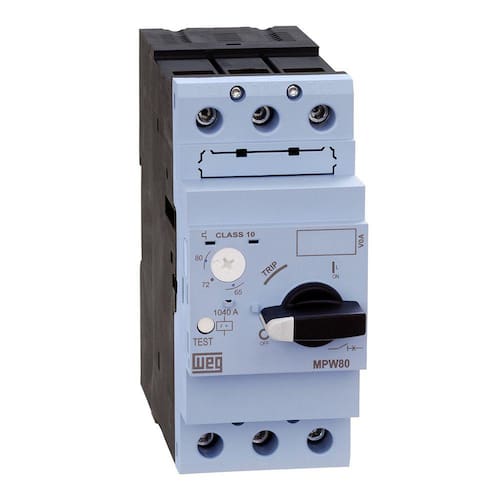

Disjuntor Motor AZ MPW80-3-U050 40-50 A

O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100 A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase e magnético calibrado para proteção contra curtos-circuitos .
Possuem versões com acionamento através de botões MPW12S/16/18 ou por acionamento rotativo MPW25/40/65/80//100 e indicação de disparo Trip somente para manopla rotativa , permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança em manutenções.
Resumo das características técnicas
Referência MPW80
Corrente Nominal Máxima Inmax Ie 80 A
Faixa de ajuste da corrente 40-50 A
Tipo do terminal Box
código: 12425428
Referência MPW80
Corrente Nominal Máxima Inmax Ie 80 A
Faixa de ajuste da corrente 40-50 A
Número de polos 3
Curto-Circuito Instantâneo 13 x Iemax
Tensão de trabalho Ue 690 V
Frequência de trabalho 50/60 Hz
Tensão de isolação Ui 690 V
Tensão de impulso nominal suportável Uimp 6 kV
Categoria de utilização - IEC 60 947-2 Disjuntor-motor A
Categoria de utilização - IEC 60 947-4-1 Partida de Motores AC-3
Teste de Trip Sim
Proteção de sobrecarga Sim
Sensibilidade à falta de fase Sim
Indicação de Trip Sim
Classe de disparo 10
Máxima frequência de manobra man./h 15
Grau de proteção IP20
Altura 125 mm
Largura 54 mm
Profundidade 157 mm
Peso bruto 1,07 kg
