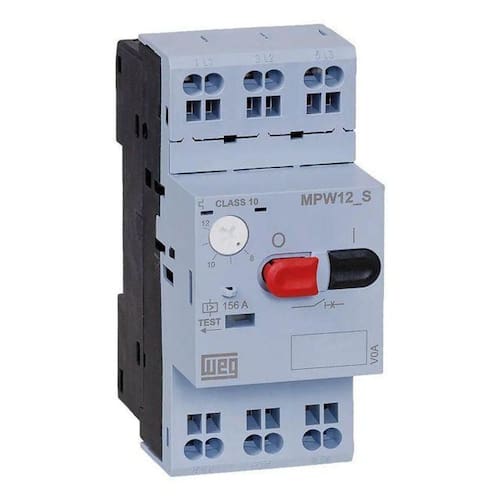

Disjuntor Motor Mpw12-3-U004S 2,5-4,0A 12500997

O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100 A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase e magnético calibrado para proteção contra curtos-circuitos .

Possuem versões com acionamento através de botões MPW12S/16/18 ou por acionamento rotativo MPW25/40/65/80//100 e indicação de disparo Trip somente para manopla rotativa , permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição desligado, garantindo assim a segurança em manutenções.

Resumo das características técnicas
Referência

MPW12

Corrente Nominal Máxima Inmax Ie

12 A

Faixa de ajuste da corrente

2,5-4 A

Tipo do terminal

Mola

Referência

MPW12

Corrente Nominal Máxima Inmax Ie

12 A

Faixa de ajuste da corrente

2,5-4 A

Número de polos

3

Curto-circuito Instantâneo

13 x Iemax

Tensão de trabalho Ue

690 V

Frequência de trabalho

50/60 Hz

Tensão de isolação Ui

690 V

Tensão de impulso nominal suportável Uimp

6 kV

Categoria de utilização - IEC 60 947-2 Disjuntor-motor

A

Categoria de utilização - IEC 60 947-4-1 Partida de Motores

AC-3

Teste de Trip

Sim

Proteção de sobrecarga

Sim

Sensibilidade à falta de fase

Sim

Indicação de Trip

Não

Classe de disparo

10

Máxima frequência de manobra man./h

15

Grau de proteção

IP20

Altura

100 mm

Largura

45 mm

Profundidade

77 mm

Peso bruto

0,28 kg
