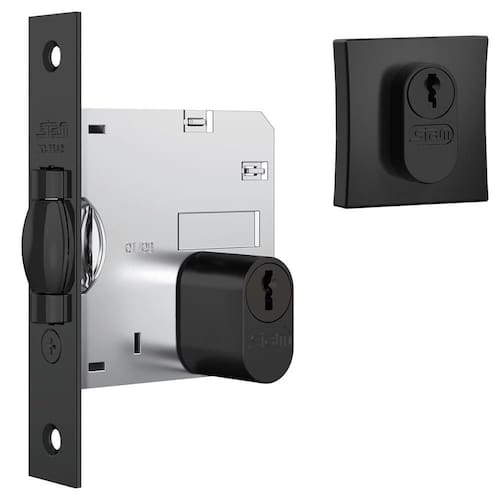

Fechadura 1005 com Trinco Rolete e Roseta Quadrada Black - 40775 - STAM

Descrição:

A melhor fechadura com trinco rolete do mercado.

Características:

- Máquina: 1005

- Distância de Broca: 45 mm

- Aplicação: Externa

- Cilindro: Bi-Partido de Pinos

- Segredos: 3100

- Acessórios: Chave, roseta, cilindro, contra testa

- Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia

- Roseta (Black): Aço ABNT 1010/1020

- Roseta (Cromado): Zamac 5

- Testa: Aço ABNT 1010/1020

- Contra Testa: Aço ABNT 1010/1020

Manual de Instalação:

1) Marque na porta, com um lápis, o contorno da fechadura e o furo do cilindro. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo). A folga recomendável entre a testa da porta e o caixonete é de 3mm.

2) Fure a testa da porta, utilizando uma broca de 16mm, dentro dos limites marcados a lápis, para alojar a máquina da fechadura. Fure também a passagem para o cilindro.3) Utilizando um formão, dar acabamento liso ao alojamento da fechadura, eliminando as arestas e cantos vivos.

4) Retire toda a serragem da porta, com a fechadura no local marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixe da testa.

5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir

6) Retire toda a serragem da porta e insira a fechadura sem parafusar a testa.

7) Coloque o cilindro na fechadura e, com a chave, verifique se o cilindro está acionando a lingueta.

8) Retire a chave, fixe os parafusos da testa.

9) Para a correta e perfeita instalação do acessório plástico das rosetas, faz-se necessário os seguintes passos:

- Tire da sacola os 02 acessórios plásticos, as 02 rosetas e o saquinho que contém os 08 parafusos;

- Observe a posição correta do acessório plástico, para que os parafusos fiquem do lado do escareado;

- Alinhe o acessório plástico, utilizando o próprio cilindro, já que as últimas peças a serem instaladas são as rosetas.

- Para finalizar, encaixe a roseta no acessório plástico, exercendo uma leve pressão. Aroseta ficará fixada na porta.

Desenho Técnico:

* Imagens meramente ilustrativas.
