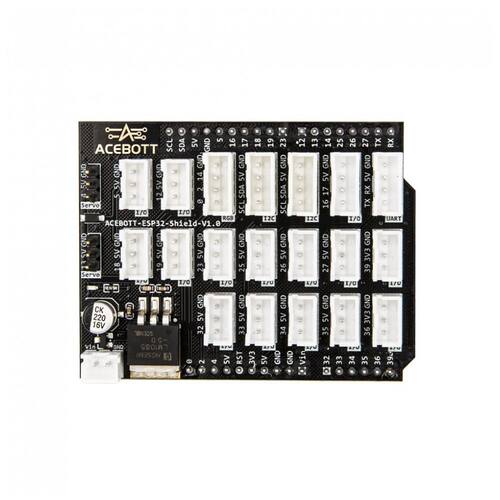

Placa de expansão Easy-Plug ACEBOTT QA017 ESP32-IO para ESP32-Max-V3.0 com I2C servo e portas para sensores

A Easy-Plug ESP32 Expansion Board ACEBOTT QA017 é uma placa educativa de expansão ESP32-IO projetada como shield para a controladora ESP32-Max-V3.0, oferecendo conexões padronizadas para sensores, módulos e servos sem necessidade de solda. A placa organiza oito portas digitais de 3 pinos, seis portas analógicas de 3 pinos com saídas 5V e 3,3V, dois conectores digitais de 4 pinos, dois barramentos I2C, duas interfaces para servos e uma porta serial, além de interfaces diretas para os pinos da ESP32-Max-V3.0. O uso de conectores de 3 e 4 pinos reduz a fiação manual, minimiza erros de ligação e acelera o desenvolvimento de projetos de IoT, robótica e automação em ambientes educacionais e de prototipagem.

Faixa etária
A placa é indicada para estudantes e entusiastas que já possuem noções básicas de eletrônica e programação com ESP32, geralmente a partir de 12 anos, em contextos de projetos STEM e cursos técnicos introdutórios. O formato pronto para uso, sem necessidade de soldagem, favorece seu uso em laboratórios escolares, clubes de robótica e oficinas maker que utilizam a controladora ESP32-Max-V3.0.

Habilidades desenvolvidas
Ao utilizar a placa de expansão, o usuário desenvolve habilidades de integração de sensores e atuadores, organização de hardware, leitura de pinagens e compreensão de interfaces como I2C, servo e comunicação serial. Em projetos didáticos, a placa auxilia na construção de cenários de casa inteligente, robótica móvel e dispositivos IoT, permitindo focar na lógica de programação e na arquitetura do sistema em vez de na fiação de baixo nível.

Educação STEM
A Easy-Plug ACEBOTT QA017 contribui para educação em tecnologia e engenharia dentro do STEM ao facilitar a montagem de sistemas embarcados baseados em ESP32, reduzindo a complexidade de conexão elétrica. A combinação de múltiplas portas digitais e analógicas, linhas I2C, interfaces para servos e alimentação dedicada torna a placa adequada para cursos de sistemas embarcados, IoT e robótica educacional.

Sobre o fabricante
A ACEBOTT é uma marca especializada em placas de desenvolvimento, shields e kits de robótica e IoT voltados ao ensino de eletrônica e programação para estudantes e makers. A placa de expansão QA017 é fabricada pela ACEBOTT e foi projetada para integração direta com a controladora ESP32-Max-V3.0, oferecendo um conjunto completo de conexões em um formato compacto.

Ficha Técnica:

Marca: ACEBOTT
Fabricante: ACEBOTT
Série/Modelo: QA017 (ESP32-Shield-V1.0)
Tipo de produto: Placa de expansão Easy-Plug ESP32-IO para ESP32-Max-V3.0
Conectividade suportada: I2C, servo, serial, Wi-Fi, Bluetooth (via placa ESP32-Max-V3.0 acoplada)
Sistema operacional compatível: Linux (ambientes típicos de desenvolvimento para ESP32)

Interfaces de sensores e módulos:
Portas digitais: 8 portas de 3 pinos para sensores/módulos 5V
Portas analógicas: 6 portas de 3 pinos (4 para sensores/módulos 5V e 2 para sensores/módulos 3,3V)
Portas digitais de 4 pinos: 2 conectores (um com dois sinais, alimentação e GND; outro com três sinais e GND)

Outras interfaces:
2 conectores I2C
2 interfaces para servos
1 porta serial
2 fileiras de interfaces de pinos dedicadas à ESP32-Max-V3.0

Alimentação: 1 conector de alimentação com tensão máxima de entrada de 15V e corrente de saída até 3A
Dimensões da placa: 68,1 mm x 52,1 mm
Peso da placa: 22,1 g
Dimensões da embalagem (C x L x A): 15,0 cm x 10,0 cm x 5,0 cm
Peso do produto: 0,06 kg
Peso do pacote (produto + embalagem): 0,10 kg
Temperatura de operação: 0 °C a 70 °C
Processador suportado: ESP32 (fabricante Espressif, na placa controladora)
Número de processadores suportados: 1 ESP32 por shield
Conteúdo da caixa: 1 placa de expansão ACEBOTT ESP32-Shield-V1.0
Manual do usuário: Informações de uso e pinagem fornecidas pelo fabricante em material digital
Marca: Não Informado
