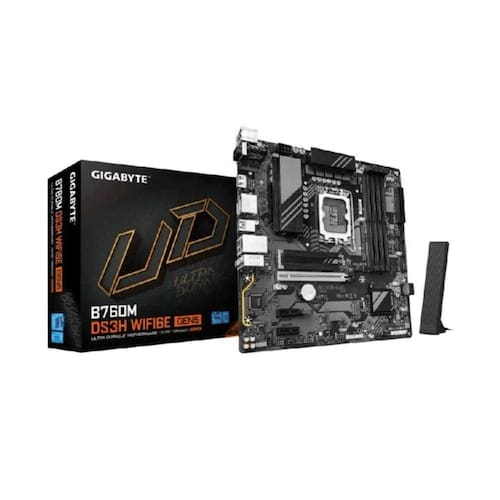

Placa Mae 1700 Gigabyte B760m Ds3h Wifi-6E Gen 5

PLACA MAE 1700 GIGABYTE B760M DS3H WIFI 6E GEN 5

Especificações Técnicas:



CPU:

- Soquete LGA1700: Compatível com os processadores Intel Core, Pentium Gold e Celeron de 14, 13 e 12 geração

*Consulte o site da GIGABYTE para obter a lista mais recente de CPUs compatíveis.

- O cache L3 varia conforme a CPU .



Chipset:

- Chipset Intel B760 Express



Memória:

Processadores Intel Core i9/i7 de 14 e 13 geração:

- Suporte para módulos de memória DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600 / 5200 / 4800 / 4400 MT/s.



Processadores Intel Core i5/i3 de 13 geração e Intel Core, Pentium Gold e Celeron de 12 geração:

- Suporte para módulos de memória DDR5 4800/4400 MT/s.

- 4 slots DIMM DDR5 com suporte para até 256 GB (capacidade de 64 GB por DIMM) de memória do sistema.

- Arquitetura de memória de canal duplo.

- Suporte para ECC.

- Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer (operam em modo não-ECC).

- Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer e sem ECC.

- Suporte para módulos de memória Extreme Memory Profile (XMP).



*A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de Suporte de Memória" no site da GIGABYTE para obter mais informações



Gráficos integrados:



Processador gráfico integrado - Suporte para Intel HD Graphics:



- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz

* Compatível com HDMI versão 2.1 e HDCP 2.3.

** Compatível com portas HDMI 2.1 nativas com TMDS.

- 1 x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz

* Suporte para DisplayPort versão 1.2 e HDCP 2.3

- 1 x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz

* Suporte para a versão DisplayPort 1.2.

*As especificações gráficas podem variar dependendo do suporte da CPU.

- Suporte para até três monitores simultaneamente.



Áudio:

- Codec de áudio Realtek de alta definição para 2/4/5.1/7.1 canais.



* Você pode alterar a funcionalidade de uma entrada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse as configurações de áudio do software.

- Suporte para saída S/PDIF



LAN:

- Chip Realtek 2.5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps)



Módulo de comunicação sem fio:

- Intel WiFi 6E AX210

- WiFi a, b, g, n, ac, ax, compatível com as bandas de frequência de 2,4/5/6 GHz

- Bluetooth 5.3

- Compatível com o padrão sem fio 11ax de 160 MHz



*A taxa de dados real pode variar dependendo do ambiente e do equipamento.



Slots de expansão:



CPU:

- 1 slot PCI Express x16, compatível com PCIe 5.0 e operando em x16

* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.



Chipset:

- 2 slots PCI Express x1, compatíveis com PCIe 3.0 e operando em x1



Interface de armazenamento



CPU:

- 1 conector M.2 (Soquete 3, chave M, tipo 2280, compatível com SSD PCIe 4.0 x4/x2) (M2A_CPU)

Chipset :

- 1 conector M.2 (Soquete 3, chave M, tipo 2280, compatível com SSD PCIe 4.0 x4/x2) (M2P_SB)

- 4 conectores SATA 6Gb/s com suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA



USB:



Chipset:

- 1 porta USB Type-C no painel traseiro, com suporte a USB 3.2 Gen 2

- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

- 2 portas USB 2.0/1.1 no painel traseiro



Hub Chipset + USB 2.0:

- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos



Conectores de E/S internos:

- 1 conector de alimentação principal ATX de 24 pinos

- 1 conector de alimentação ATX 12V de 8 pinos

- 1 conector para ventoinha da CPU

- 3 conectores para ventoinhas do sistema

- 2 conectores para fita de LED RGB Gen2 endereçável

- 1 conector para fita de LED RGB

- 2 conectores M.2 Socket 3

- 4 conectores SATA 6Gb/s

- 1 conector para painel frontal

- 1 conector de áudio para painel frontal

- 1 conector USB 3.2 Gen 1

- 2 conectores USB 2.0/1.1

- 1 conector para Trusted Platform Module (somente para os módulos GC TPM2.0 SPI/GC TPM2.0 SPI 2.0/GC TPM2.0 SPI V2)

- 1 conector de saída S/PDIF

- 1 botão Q-Flash Plus

- 1 jumper de reset

- 1 jumper para limpar a CMOS



Conectores do painel traseiro:

-2 portas USB 2.0/1.1

- 1 porta PS/2 para teclado/mouse

- 2 conectores de antena (2T2R)

- 1 porta HDMI *

- 2 portas DisplayPort *

- 3 portas USB 3.2 Gen 1

- 1 porta USB Type C com suporte para USB 3.2 Gen 2

- 1 porta RJ 45

- 3 conectores de áudio



*O suporte real pode variar de acordo com a CPU.



Controlador de E/S:

- Chip controlador de E/S iTE



Monitoramento de hardware:

- Detecção de tensão

- Detecção de temperatura

- Detecção da velocidade da ventoinha

- Detecção da vazão de água de refrigeração

- Aviso de falha da ventoinha

- Controle de velocidade da ventoinha



* A compatibilidade com a função de controle de velocidade da ventoinha dependerá da ventoinha instalada.



BIOS:

- 1 x 128 Mbit flash.

- Utilização de BIOS UEFI AMI licenciada.

- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.



Características únicas:

- Suporte para o GIGABYTE Control Center (GCC) *

- Suporte para Q-Flash,

- Suporte para Q-Flash Plus

- Suporte para Backup Inteligente.



* Os aplicativos disponíveis no GCC podem variar conforme o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.



Software incluído:

- Norton Internet Security (versão OEM)



Sistema operacional

- Suporte para Windows 11 de 64 bits

- Suporte para Windows 10 de 64 bits



Fator de forma:

- Formato Micro ATX; 24,4 cm x 24,4 cm
