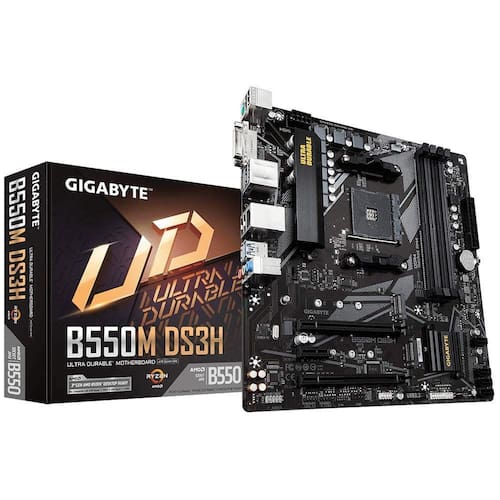

Placa Mãe Gigabyte B550M DS3H (rev. 1.0/1.1/1.2/1.3) AMD AM4, mATX, 4x DDR4 128GB, 2xM.2 NVMe, PCIe 4.0, HDMI, DVI

Gigabyte B550M DS3H - Descrição Completa e Especificações Técnicas

A Gigabyte B550M DS3H é uma placa-mãe Micro ATX projetada para oferecer desempenho robusto e recursos de última geração para os processadores AMD Ryzen. Com o chipset B550, ela se destaca pela compatibilidade com PCIe 4.0, garantindo velocidades superiores para componentes de alto desempenho.

Plataforma AM4 e Tecnologia PCIe 4.0
Desenvolvida sobre o chipset AMD B550, a Gigabyte B550M DS3H é compatível com processadores Ryzen das séries 5000, 4000 G-Series e 3000. Seu grande diferencial é o suporte ao padrão PCIe 4.0, que dobra a largura de banda em comparação ao PCIe 3.0. Este recurso está presente tanto no slot PCIe x16 principal (para placas de vídeo) quanto no conector M.2 primário (para SSDs), permitindo aproveitar ao máximo GPUs e SSDs de alto desempenho.

Gerenciamento de Energia e Sistema Térmico
O fornecimento de energia ao processador é realizado por um VRM Digital com MOSFETs de baixo RDS(on), projetado para alta eficiência e menor dissipação de calor. Para controle térmico, a placa utiliza o sistema Smart Fan 5, que combina sensores distribuídos pela PCB com conectores híbridos de ventoinhas. O recurso permite configurar curvas personalizadas e conta com a função Fan Stop, que desliga as ventoinhas quando a temperatura está abaixo do limite definido.

Configuração de Memória e Armazenamento Híbrido
A placa oferece quatro slots DIMM DDR4 em Dual Channel, suportando até 128GB de memória RAM e perfis XMP para ajustes automáticos de frequência (até 4733 MHz OC). Para armazenamento, há dois conectores M.2:

M2A_CPU: Ligado diretamente ao processador, com suporte PCIe 4.0 x4 (Ryzen 5000/3000) ou PCIe 3.0 x4 (Ryzen G-Series).

M2B_SB: Via chipset, compatível com PCIe 3.0 x2 e SATA.
Também estão disponíveis quatro portas SATA 6Gb/s com suporte aos modos RAID 0, RAID 1 e RAID 10.

Conectividade, Vídeo e Manutenção
A rede é gerenciada pelo chip Realtek 8118 GbE LAN, que possui priorização automática de largura de banda. Para processadores com vídeo integrado, a placa oferece HDMI 2.1 com suporte a 4K 60Hz (HDCP 2.3 e HDR) e uma porta DVI-D.

Especificações Técnicas

Modelo: Gigabyte B550M DS3H
Formato: Micro ATX (24.4 cm x 24.4 cm)
Socket: AMD AM4
Chipset: AMD B550

Processadores Suportados: Ryzen Série 5000, 5000 G-Series, 4000 G-Series, 3000

Memória:
Slots: 4x DDR4 DIMM
Capacidade Máxima: 128GB (32GB por slot)
Frequências Suportadas: DDR4 até 4733(O.C.) MHz
Arquitetura: Dual Channel
Tipos: ECC e não-ECC (dependendo da CPU)
Gráficos (requer CPU com vídeo integrado):
1x DVI-D: máximo 1920x1200 a 60Hz
1x HDMI 2.1: máximo 4096x2160 a 60Hz, suporta HDCP 2.3 e HDR
Memória Compartilhada: até 16GB

Slots de Expansão:
1x PCIe x16 (CPU): PCIe 4.0 x16 (Ryzen 5000/3000) ou PCIe 3.0 x16 (Ryzen G-Series)
1x PCIe x16 (Chipset): PCIe 3.0 x4
1x PCIe x1: PCIe 3.0 x1

Armazenamento:
M2A_CPU (Superior): SSDs 2242/2260/2280/22110
Suporte PCIe 4.0 x4 (Ryzen 5000/3000)
Suporte PCIe 3.0 x4 (Ryzen G-Series)
M2B_SB (Inferior): SSDs 2242/2260/2280 SATA e PCIe 3.0 x2
4x SATA 6Gb/s: RAID 0, 1 e 10

Conectividade e Áudio:
LAN: Realtek GbE 10/100/1000 (Gigabit Ethernet)
Áudio: Realtek High Definition Audio, 2/4/5.1/7.1 canais

Portas USB:
Painel Traseiro: 4x USB 3.2 Gen 1, 4x USB 2.0/1.1
Internas (Headers): 1x USB 3.2 Gen 1 (para 2 portas) e 1x USB 2.0/1.1 (para 2 portas)

Painel Traseiro:
1x PS/2 (Mouse/Teclado)
1x DVI-D
1x HDMI
4x USB 3.2 Gen 1
4x USB 2.0/1.1
1x RJ-45 (LAN)
3x Conectores de áudio

Recursos Especiais:
Iluminação: RGB Fusion (2x LED endereçável + 2x RGB headers)
Refrigeração: 1x conector ventoinha CPU, 2x conectores ventoinhas do sistema (suporta water cooler até 24W/2A)
BIOS: Q-Flash Plus, Clear CMOS
TPM: Header TPM para módulo GC-TPM2.0_S

Sistema Operacional:
Windows 10 64-bit
Windows 11 64-bit
