Ponta Rotativa - Med. Cm4 Media Copiador

Ponta Rotativa - Med. Cm4 Media Copiador

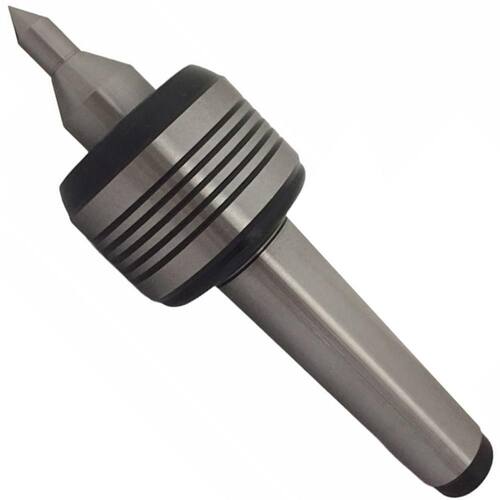

Ponta Rotativa - Med. CM4 Media CopiadorO QUE É A PONTA ROTATIVA

A ponta rotativa é utilizada para muitos serviços de tornearia, desde os mais leves, até os mais pesados. Para escolher o tipo a ser comprado e utilizados, existem algumas perguntas que devem ser feitas antes do momento da compra, como por exemplo; Por qual Cone Morse eu deverei optar?, Qual o serviço a ser feito? e Qual a precisão e peso da peça?

Como podemos observar abaixo, existem inúmeros modelos de Ponta Rotativa disponíveis no mercado hoje, como por exemplo:

- Ponta rotativa tubo: indicada para usinagens de peças tubulares.

- Ponta rotativa extra: para usinagens de média precisão, trabalhos com cargas radiais e axiais pesadas.

- Ponta rotativa standard: ideal para serviços gerais de tornearia, usinagens de cargas radiais leves e médias, de média precisão. Para usinagens com cargas axiais leves.

- Ponta rotativa super: para usinagens de média precisão, trabalhos com cargas radiais e axiais médias e pesadas. Para usinagens onde se exige alta rotação.

- Ponta rotativa CNC compact: para retíficas, tornos convencionais, tornos a CNC e usinagens de precisão que exijam concentricidade de até 0,01 mm.

- Ponta rotativa copiadora: para trabalhos em tornos copiadores.

TIPOS DE PONTAS ROTATIVAS E CUIDADOS NA OPERAÇÃO

Trabalhamos com as pontas rotativas do tipo CM1, CM2, CM3 e CM4, ideais para serviços gerais de tornearia. São os tipos que todo o torneiro utiliza.

- Usinagens de cargas radiais, leves e médias, de média precisão.
- Usinagens com cargas axiais leves.
- Usinagens com cargas axiais médias.
- Utilizar em baixa rotação.

Cuidados com a Ponta Rotativa

- Manter a lubrificação e deixar a peça sempre em bom estado.
- Utilizar luva para manuseio e óculos de proteção para evitar que saltem cavacos ou fagulhas nos olhos.

Diferenças entre ponta rotativa e ponta fixa

A ponta rotativa diminui o atrito entre a ponta e a peça. Ela gira mais suave e suporta velocidades mais fortes, longitudinais. Quando a ponta é rebaixada, ela facilita o faceamento do topo.

Enquanto isso, a ponta fixa é montada no eixo principal do torno, por meio da placa arrastadora, um acessório que emite o movimento de rotação do eixo principal às peças que devem ser torneadas entre pontas. Tem a forma de disco, possui um cone interior e uma rosca externa para fixação.

A força e o atrito gerados na ponta fixa provocam a dilatação da peça. Isso pode causar deformações e ranhuras, o que afeta a têmpera das pontas e pode danificar o torno, pois a peça está presa sem folga. Para evitar essa situação, é necessário lubrificar o furo do centro e a ponta com graxa.

DESCRIÇÃO DA PONTA ROTATIVA

- Marca: CABRI;
- Ideal para serviços gerais de tornearia;
- Usinagens de cargas radiais leves e médias, de média precisão;
- Usinagens com cargas axiais leves.

COMPOSIÇÕES E CARACTERÍSTICAS

- Mancal co
