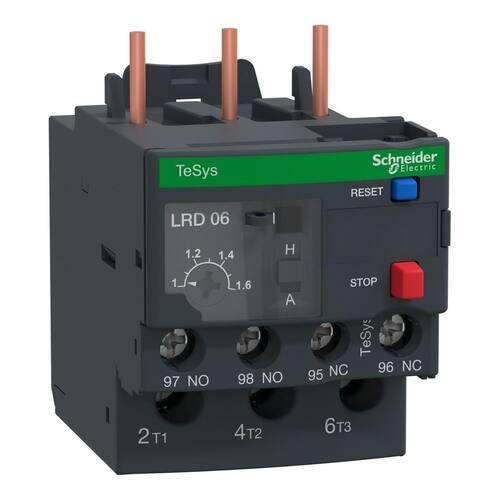

Relé Térmico Tesys Deca 1/1,6A 1Na+1Nf Lrd06 - Schneider

Descrição
Os relés tesys deca foram projetados para as linhas de contatores tesys deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 1-1.6a/690v, classe de disparo 10a e está destinado para a proteção de motores trifásicos com menos de 0.55kw/400v. Este relé é um dispositivo diferencial com falha de fase perda . Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares 1na+1nf para sinalização de falha as configurações são protegidas por uma tampa transparente que pode ser trancada por selagem. Sua conexão é por meio de terminais de parafuso, conecta-se diretamente aos terminais inferiores dos contatores 3 polos lc1d09-d38, ou separado do contator, com uso de um bloco de terminais lad7b106 a ser encomendado separadamente . Pode ser montado em riel din ou fixação por parafuso. Este produto tem certificação multipadrão iec, ul, csa, ccc, eac, atex, marine . Os reles de sobrecarga tesys deca levam o selo green premiumtm, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo co2.

Especificações:

Linha:
Tesys
Tesys deca
Nome do produto:
Tesys lrd
Tesys deca
Tipo de produto ou componente: relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: lrd
Aplicação de relé: proteção do motor

Compatibilidade do produto:
Lc1d25
Lc1d32
Lc1d12
Lc1d18
Lc1d38
Lc1d09

Tipo de rede
Cc
Ca

Classe do disparo de sobrecarga: classe 10a para iec 60947-4-1
Linha de ajuste de proteção térmica: 11,6 a

Ui tensão de isolamento nominal:
Circuito de potência: 600 v para csa
Circuito de potência: 600 v para ul
Circuito de potência: 690 v para iec 60947-4-1
Frequência da rede: 0...400 hz

Suporte de montagem:
Placa, com acessórios específicos
Calha, com acessórios específicos
Com contator

Limiar de disparo: 1,14 +/- 0,06 ir para iec 60947-4-1
Ith corrente térmica ao ar livre convencional: 5 a para circuito de sinalização

Corrente admissível:
3 a a 120 v ca-15 of circuito de sinalização
0,22 a a 125 v cc-13 of circuito de sinalização
Ue tensão de operação nominal: 690 v ca 0...400 hzparacircuito de potênciaconformeiec 60947-4-1

Classificação do fusível associado:
4 a gg for circuito de sinalização
4 a bs for circuito de sinalização

Uimp tensão nominal suportável de impulso: 6 kv
Sensibilidade da falha de fase: corrente de desarme de 130 % da ir em duas fases, a última em 0

Tipo de controle:
Vermelho botão não luminoso: pare
Azul botão não luminoso: reinicialização
Compensação de temperatura: -2060 c

Conexões - terminais:
Circuito de controle: terminais de parafuso 2 cabo s 12,5 mm flexível sem ponta do cabo
Circuito de controle: terminais de parafuso 2 cabo s 12,5 mm flexível com ponta do cabo
Circuito de controle: terminais de parafuso 2 cabo s 12,5 mm sólido sem ponta do cabo
Circuito de potência: terminais de parafuso 1 cabo s 1,510 mm flexível sem ponta do cabo
Circuito de potência: terminais de parafuso 1 cabo s 14 mm flexível com ponta do cabo
Circuito de potência: terminais de parafuso 1 cabo s 16 mm sólido sem ponta do cabo

Torque de aperto:
Circuito de controle: 1,7 n.M - ligar terminais de parafuso
Circuito de potência: 1,7 n.M - ligar terminais de parafuso

Ref: lrd06
Deak: 3277
