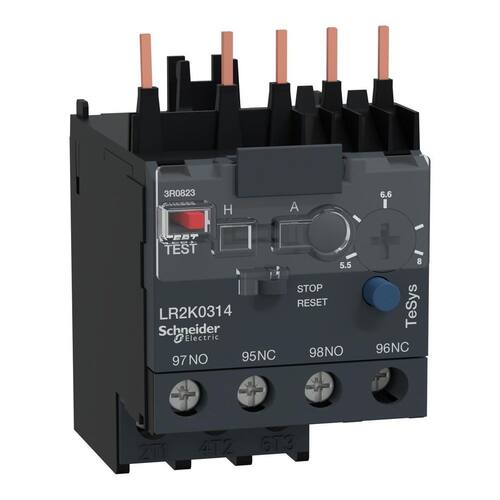

Relé Térmico Tesys K 5,5/8A 1Na+1Nf Lr2K0314 - Schneider

Descrição
Relé de sobrecarga térmica tesys lrk, 8a/690v, faixa de ajuste térmico 5,5-8a, classe de disparo 10a, para proteção de motores trifásicos 3kw400v. Dispositivo diferencial com detecção de falta de fase e desequilíbrio de carga. Ele fornece um indicador de ajuste térmico, um seletor de reinicialização manual-automática, uma chave deslizante de teste para simulação de um disparo, botão de reinicialização/parada, um indicador de sinalizador e 2 contatos auxiliares 1na+1nf para sinalização de falha. As configurações são protegidas por uma tampa transparente bloqueável por vedação. Conexão por bornes de parafuso, conecta-se diretamente aos terminais inferiores dos contatores 3 polos lc1k09-k16. Montagem em trilho din, separado do contator, com uso de borne la7k0064 a ser pedido separadamente . Certificação multipadrões iec, ul, csa, ccc, eac , compatível com green premium rohs/reach .

Especificações:

Linha: tesys
Nome do produto: tesys lrk
Tipo de produto ou componente: relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: lr2k
Aplicação de relé: proteção do motor

Compatibilidade do produto:
Lc7k
Lc1k
Lp4k
Lp1k
Tipo de rede
Cc
Ca

Classe do disparo de sobrecarga: classe 10a para iec 60947-4-1
Linha de ajuste de proteção térmica: 5,58 a

Ui tensão de isolamento nominal:
Circuito de potência: 690 v para bs 4941
Circuito de potência: 690 v para iec 60947
Circuito de potência: 750 v para vde 0110, grupo c
Circuito de potência: 600 v para csa c22.2 no 14
Frequência da rede::

Suporte de montagem:
Com contator
Placa, com acessórios específicos
Calha, com acessórios específicos
Ith corrente térmica ao ar livre convencional: 6 a para circuito de sinalização

Ue tensão de operação nominal:

690 v ca ca-15paracircuito de sinalização
250 v cc cc-13paracircuito de sinalização

Classificação do fusível associado:
6 a gg for circuito de sinalização conforming to vde 0660
6 a gg for circuito de sinalização conforming to iec 60947

Uimp tensão nominal suportável de impulso: 6 kv
Dissipação de alimentação por polo: 2 w
Sensibilidade da falha de fase: sim para iec 60947-4-1
Sinalização local: indicador de disparo amarelo

Tipo de controle:
Vermelho botão não luminoso: função de teste de viagem
Azul botão não luminoso: parar e reposição manual
Comutador: manual ou automático reinicialização

Conexões - terminais:
Terminais de parafuso 1 cabo s 1,54 mmsólido
Terminais de parafuso 2 cabo s 1,54 mmsólido
Terminais de parafuso 1 cabo s 0,754 mmflexível sem ponta do cabo
Terminais de parafuso 2 cabo s 0,754 mmflexível sem ponta do cabo
Terminais de parafuso 1 cabo s 0,342,5 mmflexível com ponta do cabo
Terminais de parafuso 2 cabo s 0,341,5 mmflexível com ponta do cabo

Torque de aperto:
1,3 n.M - ligar terminais de parafuso - com chave de fenda philips nº 2
1,3 n.M - ligar terminais de parafuso - com chave de fenda plano de 6 mm
1,3 n.M - ligar terminais de parafuso - com chave de fenda pozidriv n 2

Ref: lr2k0314
Deak: 4643
Marca: Não Informado
