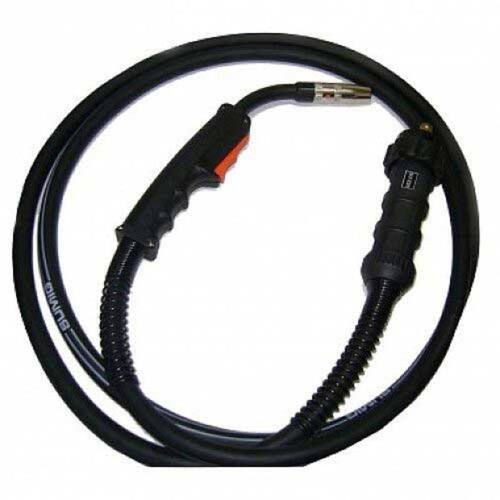

Tocha para Solda Mig 3 metros SBME 470 OXIMIG

Tochas MIG - Tocha MIG/MAG SBME 470

Modelo
DescriçãoCódigo
Tocha SBME 470; 3,0mMW 143

Características técnicas
Alcance Padrão (mm)GásCorrente (A) @ F.t (%) Arames (mm) Peso Aparente (kg)
CO2380 @ 60sólidos e tubulares: 0,8 - 2,4

Componentes
pos.descriçãocódigo
Componentes Básicos
1euro conector macho.MO 789
2porca do guia do arame.MN 762
3anel O?ring.MQ 840
4guia espiral.Ver abaixo
5porca de acoplamento.MN 761
6conexão do cabo de corrente.MT 900
7parafuso do protetor traseiro.MH 641
8protetor traseiro.MR 860
9parafuso (x4).YH 180
10fixador da mola traseira.MR 861
11mola traseira.MK 693
12cabo de corrente 70mm; 3,0m.MM 732*
13mola dianteira.MK 698
14punho SBME.MG 620
15gatilho SBME.ML 710
16mola do gatilho.MK 690
17microrruptor.MJ 680
18parafuso do punho (x3).MH 640
19bucha isolante.MC 526
20bloco de fixação da micro pistolaMG 701*
21parafuso de fixação.MH 642
22micro pistolaMF 535*
23isolador da micro pistolaMC 439*
24isolador dianteiro.MC 444*
25porta-bico W5/16?.MB 405*
26suporte do bocal; longo.MD 491*
27bico de contato.ver abaixo
28bocal.Ver abaixo

Componentes Opcionais
12acabo de corrente 70mm; 4,0m.MM 733
12bcabo de corrente 70mm; 5,0m.MM 734
20abloco de fixação (antigo).MG 624
22amicro pistola (antiga).MF 576
23aisolador da micro pistola(antigo).MC 447
25aporta bico e porta bocal M8.MB 406
26asuporte do bocal; curto.MD 490
29kit reposição SBME/MAX 470 antigas.MF 511

Bico de contato
pos.arame (mm)código dimensões (mm) material
27aços, sólidos; ligas de alumínio0,8MA 040<('popup_dimensoes.php?produto=18&nome_imagem=imagem 1');">Ver imagem 1Cu
27aaços, sólidos; ligas de alumínio0,9MA 041<('popup_dimensoes.php?produto=18&nome_imagem=imagem 1');">Ver imagem 1Cu
27baços, sólidos; ligas de alumínio1,0MA 042<('popup_dimensoes.php?produto=18&nome_imagem=imagem 1');">Ver imagem 1Cu
27caços, sólidos; ligas de alumínio1,2MA 043<('popup_dimensoes.php?produto=18&nome_imagem=imagem 1');">Ver imagem 1Cu
27daços, sólidos; ligas de alumínio1,6MA 044<('popup_dimensoes.php?produto=18&nome_imagem=imagem 1');">Ver imagem 1Cu
27eaços, sólidos; ligas de alumínio2,4MA 045<('popup_dimensoes.php?produto=18&nome_imagem=imagem 1');">Ver imagem 1Cu
27faços, sólidos0,8MA 050<('popup_dimensoes.php?produto=18&nome_imagem=imagem 2');">Ver imagem 2Cu
27gaços, sólidos0,9MA 051<('popup_dimensoes.php?produto=18&nome_imagem=imagem 2');">Ver imagem 2Cu
27haços, sólidos1,0MA 052<('popup_dimensoes.php?produto=18&nome_imagem=imagem 2');">Ver imagem 2Cu
27iaços, sólidos1,2MA 053<('popup_dimensoes.php?produto=18&nome_imagem=imagem 2');">Ver imagem 2Cu
27jaços, sólidos1,6MA 054<('popup_dimensoes.php?produto=18&nome_imagem=imagem 2');">Ver imagem 2Cu
27kaços, sólidos2,4MA 055<('popup_dimensoes.php?produto=18&nome_imagem=imagem 2');">Ver imagem 2Cu
27laços, sólidos0,8MA 060<('popup_dimensoes.php?produto=18&nome_imagem=imagem 3');">Ver imagem 3Cu
27maços, sólidos0,9MA 061<('popup_dimensoes.php?produto=18&nome_imagem=imagem 3');">Ver imagem 3Cu
27naços, sólidos1,0MA 062<('popup_dimensoes.php?produto=18&nome_imagem=imagem 3');">Ver imagem 3Cu
27oaços, sólidos e tubulares1,2MA 143<('popup_dimensoes.php?produto=18&nome_imagem=imagem 4');">Ver imagem 4Cu-Cr-Zr
27paços, sólidos e tubulares1,6MA 144<('popup_dimensoes.php?produto=18&nome_imagem=imagem 4');">Ver imagem 4Cu-Cr-Zr
27qaços, sólidos e tubulares2,4MA 145<('popup_dimensoes.php?produto=18&nome_imagem=imagem 4');">Ver imagem 4Cu-Cr-Zr

Bocal
pos.código (mm)dimensões (mm)
28ME 515*19 (ret.)<('popup_dimensoes.php?produto=18&nome_imagem=imagem 5');">Ver imagem 5
28aME 53415<('popup_dimensoes.php?produto=18&nome_imagem=imagem 5');">Ver imagem 5
28bME 51415<('popup_dimensoes.php?produto=18&nome_imagem=imagem 6');">Ver imagem 6
28cME 52119 (ret.)<('popup_dimensoes.php?produto=18&nome_imagem=imagem 6');">Ver imagem 6
28dME 51713<('popup_dimensoes.php?produto=18&nome_imagem=imagem 7');">Ver imagem 7
28eME 51616<('popup_dimensoes.php?produto=18&nome_imagem=imagem 7');">Ver imagem 7
28fME 51219 (ret.)<('popup_dimensoes.php?produto=18&nome_imagem=imagem 7');">Ver imagem 7

Guia espiral
guia espiralarameobs.
pos.códigodescrição material (mm)
4MP 800guia espiral 0,8 - 1,0mm; 3 m.aços, sólidos e tubulares0,8escolher o comprimento do guia espiral de acordo c/ o comprimento do cabo de corrente
4aMP 801guia espiral 0,8 - 1,0mm; 4 m.aços, sólidos e tubulares0,9
4bMP 802guia espiral 0,8 - 1,0mm; 5 m.aços, sólidos e tubulares1,0
4cMP 803*guia espiral 1,2mm; 3 m.aços, sólidos e tubulares1,2
4dMP 804guia espiral 1,2mm; 4 m.aços, sólidos e tubulares1,2
4eMP 805guia espiral 1,2mm; 5 m.aços, sólidos e tubulares1,2
4fMP 806guia espiral 1,6mm; 3 m.aços, sólidos e tubulares1,6
4gMP 807guia espiral 1,6mm; 4 m.aços, sólidos e tubulares1,6
4hMP 808guia espiral 1,6mm; 5 m.aços, sólidos e tubulares1,6
4iMP 809guia espiral 2,4mm; 3 m.aços, sólidos e tubulares2,4
4jMP 810guia espiral 2,4mm; 4 m.aços, sólidos e tubulares2,4
4kMP 811guia espiral 2,4mm; 5 m.aços, sólidos e tubulares2,4
4lMP 814guia teflon 1,2 - 1,6mm; 3 m.ligas de alumínio1,2 e 1,6
4mMP 900guia teflon 1,2 - 1,6mm; 4 m.ligas de alumínio1,2 e 1,6
4nMP 901guia teflon 1,2 - 1,6mm; 5 m.ligas de alumínio1,2 e 1,6
4oMP 815guia teflon 2,4mm; 3 m.ligas de alumínio2,4
4pMP 902guia teflon 2,4mm; 4 m.ligas de alumínio2,4
4qMP 903guia teflon 2,4mm; 5 m.ligas de alumínio2,4

* fornecido como padrão
