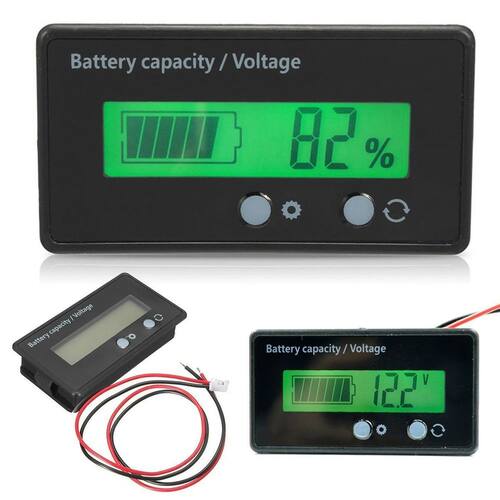

Voltimetro digital dc medidor bateria

Voltimetro digital dc medidor bateria
voltimetro digital dc indicador de capacidade de baterias

este medidor de capacidade de baterias permite saber a tensao e o %de carga contida em sua bateria de cinza ou de litio. Especificacoes:
- faixa de medicao: 8-70v;
- tamanho: 61,3 x 33,3 x 13,5 mm;
- para baterias de cinza-acido de 12v, 24v 36v e 48v;
- para baterias de de litio de 3,7v multiplataforma de 2 a 11 strings;
- display iluminado
- comprimento do cabo: aproximadamente 30cm;

procedimento de ajuste:
1. Desligue a fonte de alimentacao do modulo, pressione e segure o botao de configuracao ate ligar o modulo de potencia. Visor mostra a tensao atual definida nos parametros;
2. Pressione o botao para selecionar a configuracao p/l/f, p = 12 v bateria de cinza acido, l = 3. 7 v bateria de litio, f = 3. 2 v de litio de fosfato de ferro ;
3. Pressione a tecla de funcao para definir o numero de strings de bateria qtd em serie , use as tecla up ou down para escolher o numero de baterias em serie;
4. Pressione a tecla de funcao por um longo tempo para entrar na interface de configuracao avancada, use chave de configuracao para selecionar s1-s5, a tecla enter para selecionar ou cancelar o modo atual;
5. Reenergizar o medidor apos o ajuste. O medidor salva automaticamente os dados de configuracao. E. G. 10 energia da bateria de litio, ligar a energia percentual e tensao de exibicao rotacao automatica s1 mode
operacao: desligue o poder do modulo de display, pressione e segure o botao de configuracao, o modulo de alimentacao de energia, pressione o botao de ajuste para um curto periodo de tempo para selecionar l, pressione a tecla de funcao para selecionar 10, pressione a tecla de funcao por um longo tempo para selecionar s1 e re-poder. Itens inclusos
1 x medidor
1 x cabo
